Il existe de très nombreux types d’aéro-échangeurs, présentant chacun leurs particularités. Notre AX Cleaner® s’adapte sur chacun d’entre eux. En voici quelques exemples :

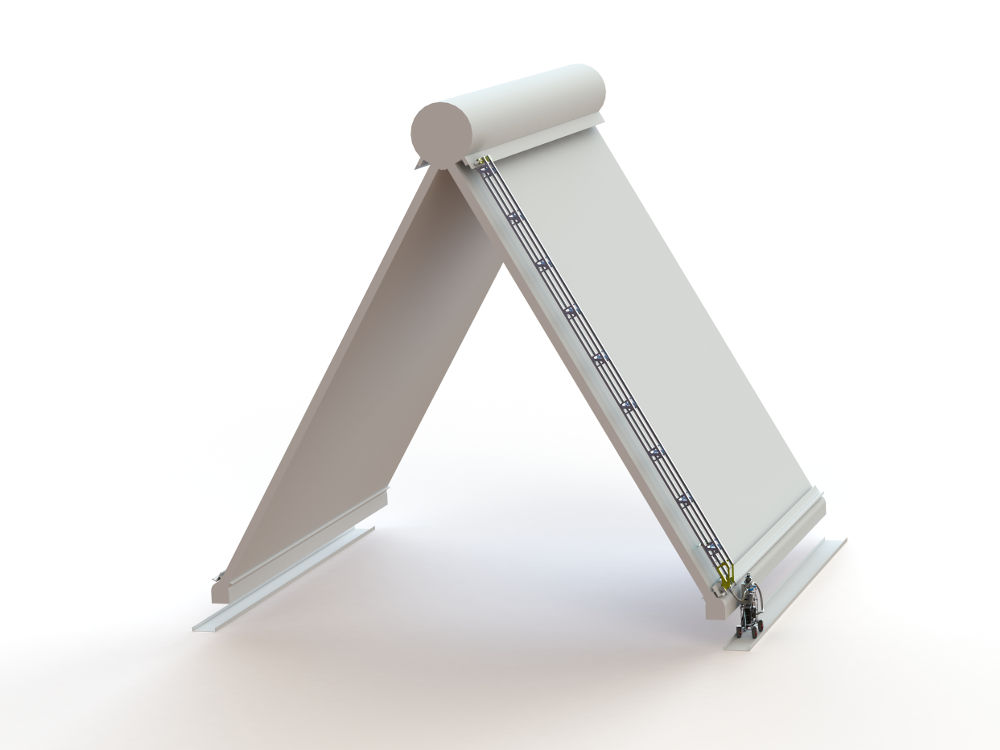

Aérocondenseur en forme de A

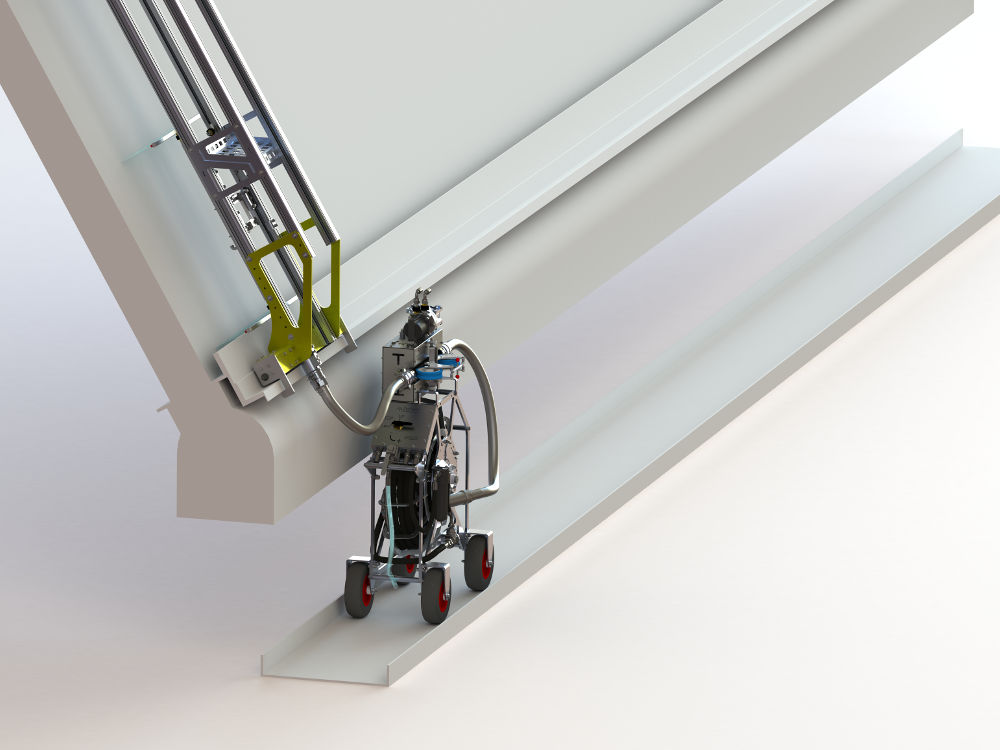

C’est le type d’aéro condenseur le plus courant. L’aérocondenseur a une forme de toit et le ventilateur est placé en dessous. Il pousse l’air froid en tirage forcé. Dans cette configuration, une échelle guide la tête de nettoyage le long de l’ACC, et le poussoir roule dans l’allée.
La tête de nettoyage projette de l’eau sous pression à contre flux du flux d’air des ventilateurs, repoussant ainsi l’encrassement de la oui il vient. Si les tubes à ailettes sont à simple rangée (single-raw), les échelles sont très légères et roulent directement sur l’ACC grâce à des roues en caoutchouc.
Si les tubes à ailettes sont à rangées multiples (multi-raw), les échelles sont plus lourdes et roulent sur deux rails horizontaux : l’un en haut et l’autre en bas de l’ACC.

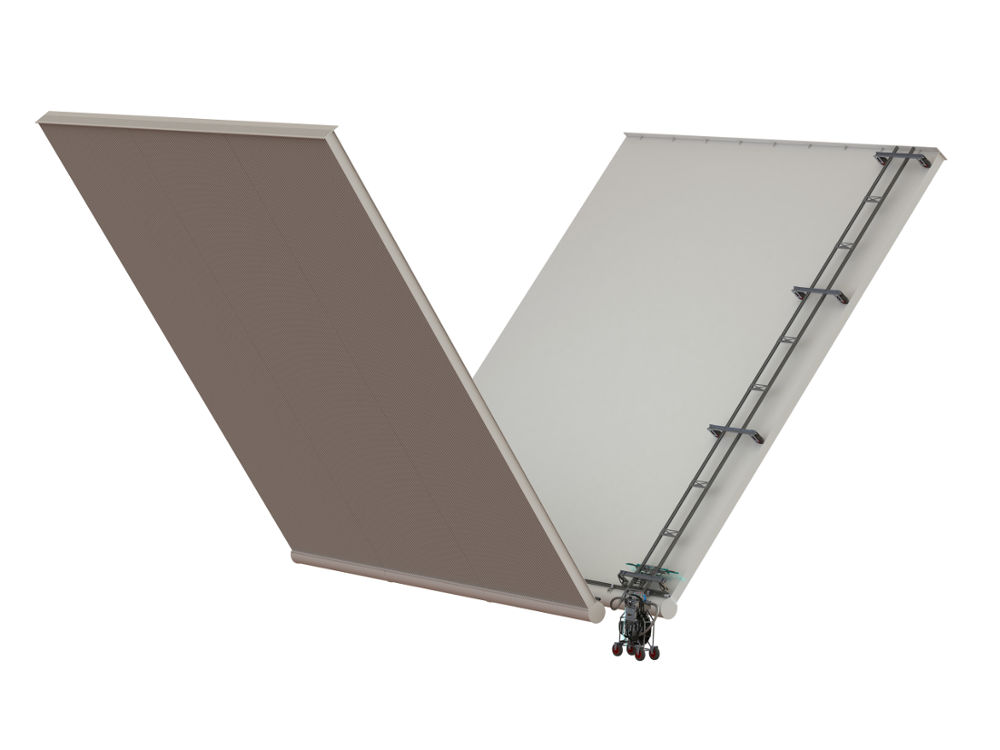

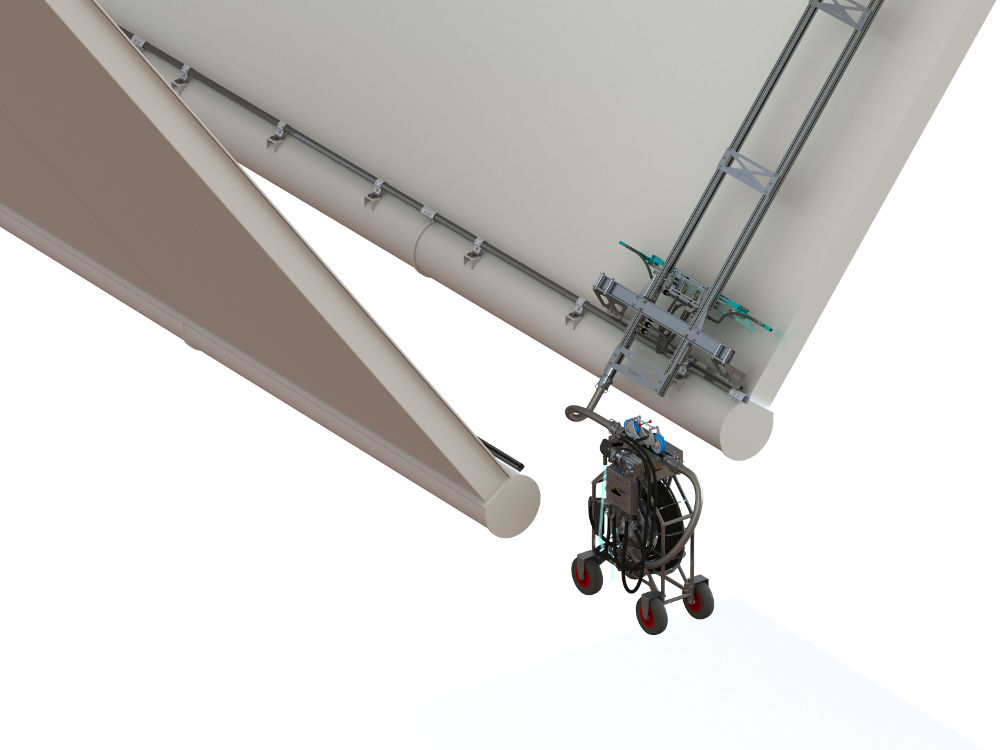

Aérocondenseur en forme de V
Cet échangeur ressemble à un A-Frame, mais à l’envers. Le ventilateur est installé au-dessus du condenseur, aspirant l’air chaud. La convection naturelle est aidée par un tirage induit.
Ce type d’échangeur laisse souvent moins de place disponible pour insérer un système de nettoyage, c’est pourquoi il est important d’utiliser un système de nettoyage particulièrement compact comme c’est le cas de l’AX Cleaner®. Si les tubes à ailettes sont à simple rangée (single-raw), les échelles sont très légères et roulent directement sur l’ACC grâce à des roues en caoutchouc.
Si les tubes à ailettes sont à rangées multiples (multi-raw), les échelles sont plus lourdes et roulent sur deux rails horizontaux : l’un en haut et l’autre en bas de l’ACC.

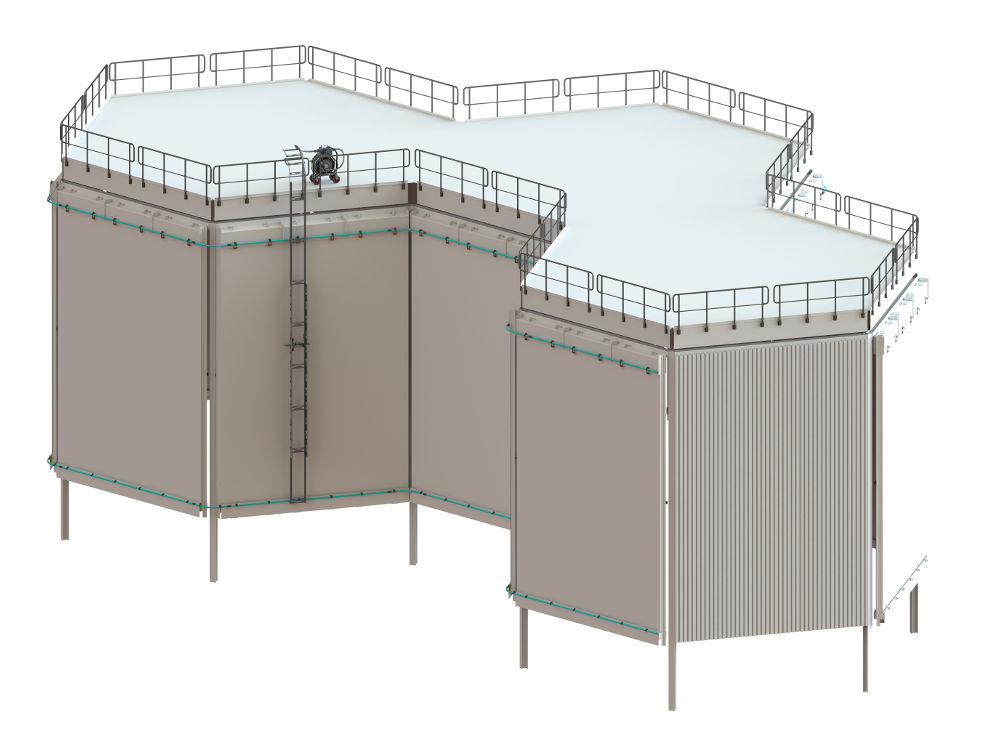

Condenseur vertical (Hexacool®)
Condenseur à faces multiples installés à la verticale, ils sont souvent utilisés lorsque la place au sol est limitée. Leur grande hauteur assure un tirage naturel déjà efficace, aidé par des ventilateurs en partie haute fonctionnant en tirage induit.

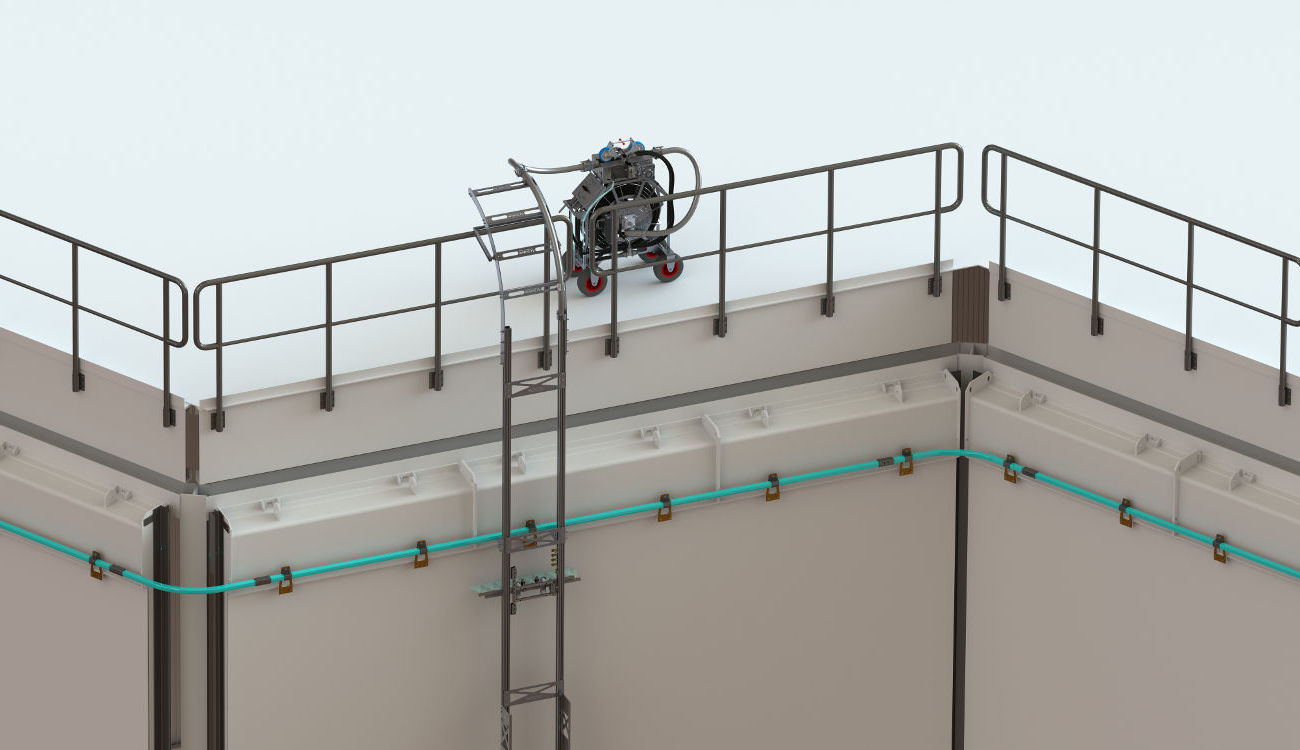

L’AX Cleaner® est la plus part du temps installé à l’extérieur de l’hexacool, et le pousseur positionné sur le toit.
Dans cette configuration on nettoie dans le sens du flux d’air et non à contre flux. La forme des ailettes étant droite, le nettoyage est malgré tout très efficace.

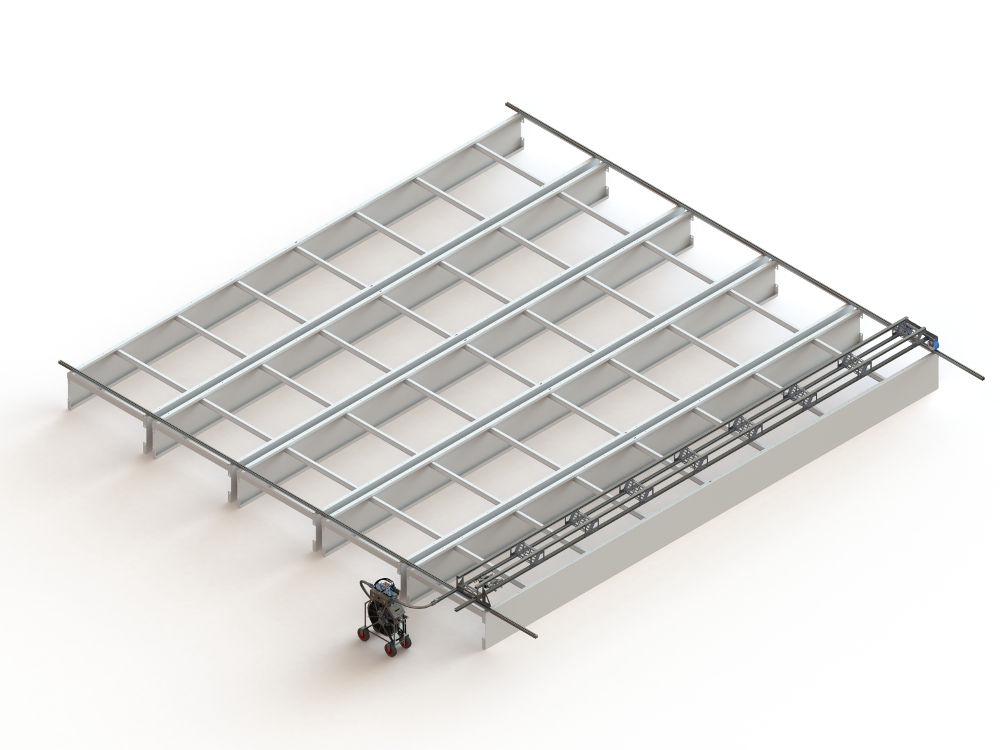

Échangeur horizontal à plat
Ce type d’échangeur est souvent utilisé dans les raffinerie, ou dans des process pétrochimiques.
Le liquide à refroidir n’est pas de la vapeur et il n’y a pas de changement d’état.

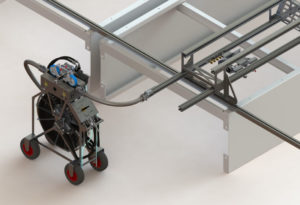

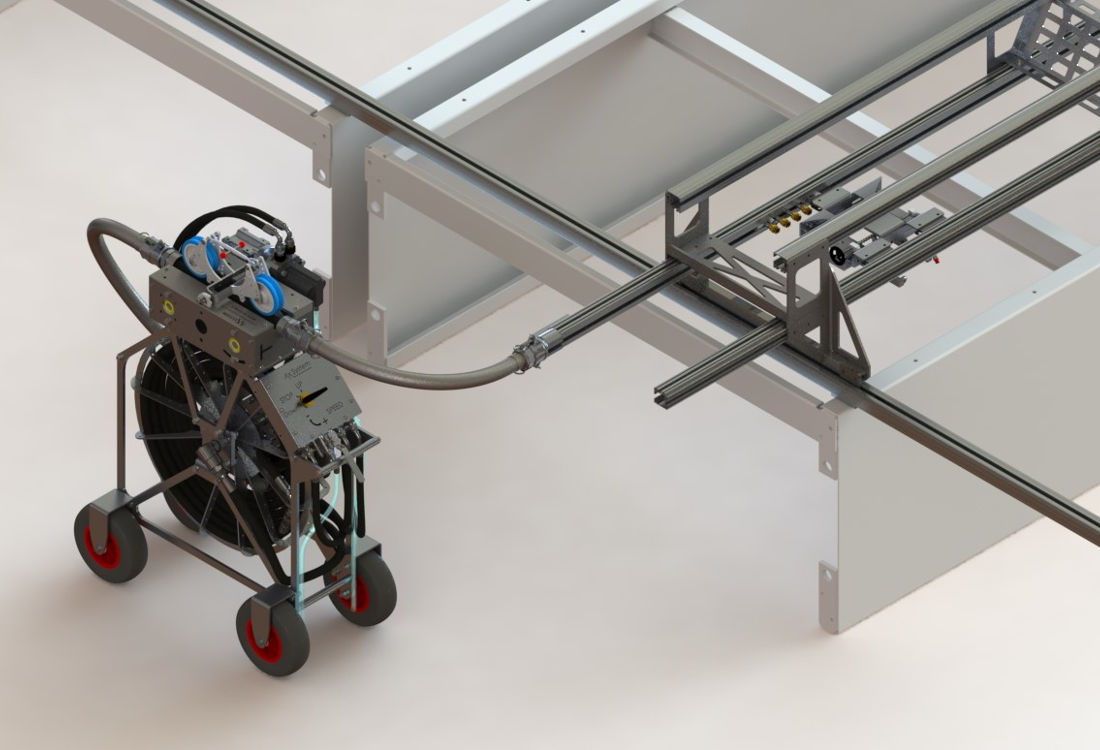

Dans cette configuration, l’AX Cleaner® est simplement posé au-dessus des tubes à ailettes, projetant l’eau sous pression vers le bas.
Le nettoyage se fait à contrecourant.

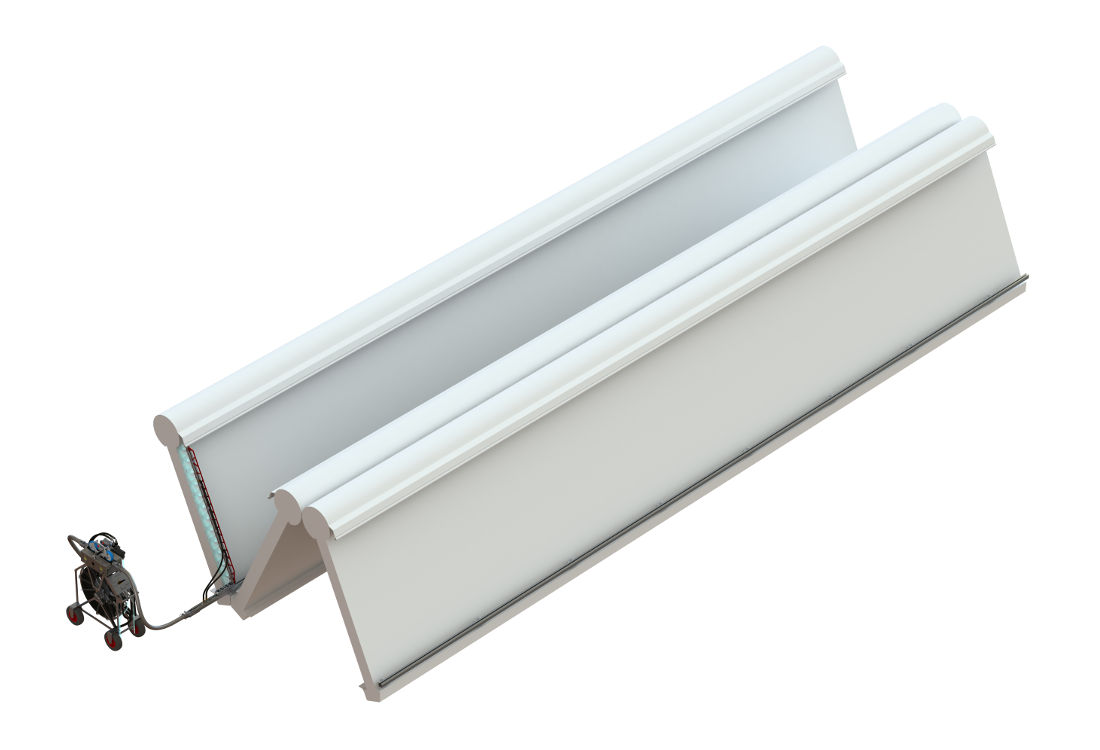

Petits aéroréfrigérants modulaires
De plus en plus de fabricants d’aéro échangeurs proposent des systèmes modulaires de petites dimensions. Plus facile à transporter, ils permettent de réduire la durée des chantiers. L’AX Cleaner® est compatible également avec ces technologies.

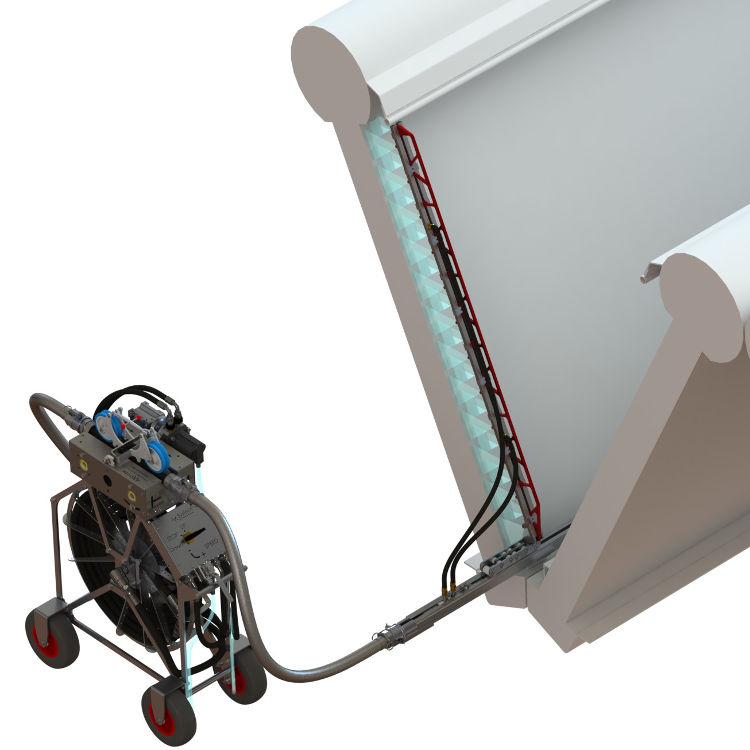

La tête de nettoyage ne se déplace que dans un seul axe horizontal. Elle fait toute la hauteur de l’échangeur, et le pousseur assure le déplacement.
